Paratoner Projesi Çizimi
Paratoner Nedir?

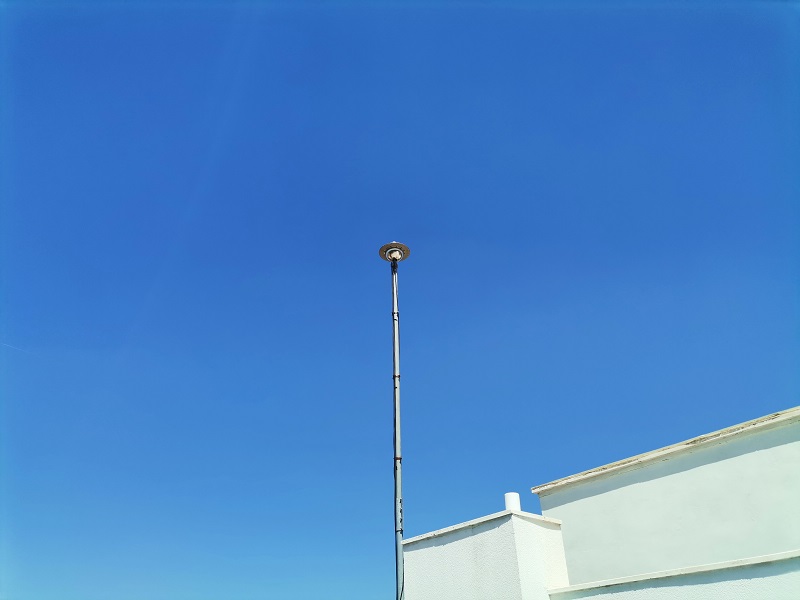

Paratoner, atmosferde oluşan elektriksel yüklerin (yani yıldırımların) yapıya zarar vermesini önlemek amacıyla geliştirilen koruma sistemidir. Genellikle binanın en yüksek noktasına monte edilen iletken metal çubuklardan oluşur. Yıldırım, paratoner çubuğuna çarptığında elektrik yükü, iletken kablolar aracılığıyla güvenli bir şekilde toprağa aktarılır. Bu sayede yıldırımın binaya veya iç tesisata zarar vermesi engellenmiş olur.
Paratoner sistemi, yalnızca bir çubuktan ibaret değildir. Bir bütün olarak çalışan; toplayıcı başlık, iniş iletkenleri ve topraklama sisteminden oluşan bir komple elektromanyetik koruma ağıdır. Paratoner Projesi Çizimi
Paratoner Ne İşe Yarar?
Paratoner sistemleri, yıldırım gibi doğrudan doğa kaynaklı tehditlere karşı etkili koruma sağlar. İşlevleri şunlardır:
- ⚡ Yıldırım Akımını Toplamak: Yıldırımın en yüksek noktaya çarpma eğilimi vardır. Paratoner bu enerjiyi ilk temasta alır.
- 🔁 Yönlendirmek: Toplanan elektrik yükünü iniş iletkenleriyle topraklama sistemine iletir.
- 🛡️ Zararın Önüne Geçmek: Binanın betonarme yapısına, elektrik sistemine, cihazlara ve içindekilere zarar gelmesini önler.
- 🔌 Elektrik Kesintilerini Engellemek: Elektrik panolarının, trafo sistemlerinin ve hassas cihazların yıldırımdan etkilenmesini azaltır.
- 🏢 Hayati Alanları Koruma Altına Almak: Özellikle hastaneler, veri merkezleri, fabrikalar gibi kritik yapılarda güvenliğin sürekliliğini sağlar.
Paratoner Nerelerde Kullanılır?
Paratoner sistemleri yalnızca yüksek binalarda değil; açık alanlardan sanayi tesislerine kadar birçok farklı yapıda ve sektörde kullanılmaktadır. İşte yaygın kullanım alanları:
🏙️ Yüksek Katlı Binalar
- Rezidanslar, gökdelenler, oteller, iş kuleleri
- Riskli noktalarda yasal zorunluluk kapsamındadır
🏭 Endüstriyel ve Ticari Tesisler
- Fabrikalar, atölyeler, enerji santralleri
- Elektrik panolarının, makinelerin ve altyapının korunması için
🏞️ Açık Alanlar ve Tarım Arazileri
- Tarla içi yapılar, hayvan barınakları, sulama sistemleri
- Yıldırım düşme ihtimali yüksek olan düz ve açık araziler
🛒 Ticaret Alanları
- AVM’ler, süpermarketler, büyük depolar, iş merkezleri
- Elektronik altyapının yoğun olduğu yapılar
✈️ Ulaşım ve Altyapı Noktaları
- Havalimanları, limanlar, otobüs terminalleri
- Özellikle uçak hangarları ve yakıt dolum noktaları gibi hassas alanlar
🏫 Eğitim ve Sağlık Kurumları
- Okullar, üniversiteler, hastaneler, laboratuvarlar
- İnsan yoğunluğu yüksek ve kesintisiz hizmetin gerektiği yapılar
🏠 Konutlar ve Müstakil Yapılar
- Özellikle kırsal alanlardaki yüksek yapılar
- Bireysel koruma amaçlı sistem kurulabilir
Sonuç
Paratoner, yalnızca yüksek binalar için değil; yıldırım riski taşıyan tüm yapılarda can ve mal güvenliği açısından kritik öneme sahiptir. Bu sistemlerin doğru projelendirilmesi ve uygulanması, sadece yasal bir zorunluluk değil, aynı zamanda uzun vadeli bir güvenlik yatırımına dönüşür. Paratoner Projesi Çizimi
Elbette, isteğinize uygun olarak paratoner koruma seviyelerini tablo (çizelge) halinde sunuyorum ve ardından proje çizimi, onayı ve kabul süreci hakkında detaylı bir bölüm ekliyorum:
Paratoner Koruma Seviyeleri – Karşılaştırma Tablosu
| Koruma Seviyesi | Uygulama Alanı | Toplayıcı Sayısı | İletken Sayısı | Topraklama Sistemi | Kullanım Alanları |
|---|---|---|---|---|---|
| Seviye 1 | Temel Koruma | 1 | 2 | Standart topraklama | Müstakil evler, tek katlı küçük yapılar |
| Seviye 2 | Orta Düzey Koruma | 2–3 | 3–4 | Genişletilmiş topraklama | Apartmanlar, ticari yapılar, küçük işletmeler |
| Seviye 3 | Yüksek Güvenlikli Koruma | 4+ | 4+ | Ağ tipi çok noktadan topraklama | Fabrikalar, AVM’ler, hastaneler, enerji tesisleri |
Not: Koruma seviyesi belirlenirken yapının yüksekliği, bulunduğu bölgedeki yıldırım yoğunluğu ve yapıdaki elektronik sistemlerin hassasiyeti dikkate alınır.
Paratoner Projesi Çizimi, Onayı ve Kabul Süreci
1. Proje Hazırlığı
Paratoner tesisatı projeleri, yetkili bir elektrik mühendisi tarafından aşağıdaki kriterlere uygun olarak hazırlanır:
- TS EN 62305 yıldırımdan korunma standartlarına göre çizim yapılır.
- Binanın mimari projesi baz alınarak, toplayıcı çubukların yerleşimi, iletken kablo güzergahı ve topraklama noktaları detaylandırılır.
- Topraklama direnci ölçüm değerleri ve kullanılacak iletken malzeme bilgileri projeye işlenir.
2. Onay Süreci
Paratoner projeleri aşağıdaki kurumlar tarafından incelenir ve onaylanır:
- Belediyeler / İl Özel İdareleri: Yapının bulunduğu yere göre değişir.
- Yapı Denetim Firmaları: İnşaat sürecindeki teknik uygunluk açısından kontrol eder.
- İlgili Elektrik Dağıtım Şirketleri (gerektiğinde): Topraklama bağlantıları ve enerji sistemleriyle uyumu açısından değerlendirme yapar.
Gerekli çizimler ve hesap raporları eksiksiz sunulmalıdır. Eksik ya da standart dışı çizimler reddedilir ve revize istenir.
3. Uygulama ve Montaj
Onaydan geçen proje doğrultusunda sahada uygulama yapılır. Malzeme seçiminden montaj tekniğine kadar her adım projeye uygun ilerlemelidir. Kullanılan topraklama çubukları, bağlantı noktaları ve kablo yönlendirmeleri standartlara göre yapılmalıdır.
4. Geçici ve Kesin Kabul
- Geçici Kabul: Uygulamanın ilk kontrolüdür. Yapı denetim veya proje kontrol mühendisleri tarafından yapılır.
- Kesin Kabul: Yapı kullanıma açılmadan önce son kontroldür. Paratoner tesisatının işlevselliği ve projeye uygunluğu ölçülür.
Bu aşamada genellikle şu belgeler talep edilir:
- Topraklama ölçüm raporu
- Malzeme sertifikaları
- Fotoğraflı uygulama raporu
- Uygulama uygunluk beyanı (yetkili mühendis tarafından)
Sonuç
Paratoner tesisatı projeleri, yalnızca bir çizim süreci değil; aynı zamanda ciddi mühendislik hesaplamaları, güvenlik analizleri ve resmi onay süreçlerini kapsayan hayati bir iştir. Bu sebeple;
✔️ Yetkili mühendislerle çalışmak,
✔️ Yönetmeliklere ve standartlara uygun projelendirme yapmak,
✔️ Uygulama ve kabul sürecinde doğru adımlar atmak
binalarınızın güvenliği ve resmi işlerinizin kesintisiz ilerlemesi açısından büyük önem taşır.
