GES (Güneş Enerjisi Santrali) Trafo Projesi, güneş panelleri ile üretilen doğru akımın (DC), önce inverter aracılığıyla alternatif akıma (AC) çevrilip, ardından OG (Orta Gerilim) seviyesine yükseltilerek şebekeye aktarılmasını sağlayan trafo merkezine ait mühendislik projelerinin tamamıdır.
Bu proje; GES tesisininşebeke bağlantısı, enerji iletim güvenliği, trafo seçimi, OG hücre yapısı, topraklama sistemleri ve koruma rölelerinin detaylarını içerir.
GES Trafo Projesi Neden Zorunludur?
✅ Şebeke Bağlantısı İçin Gereklidir GES sistemlerinde üretilen elektrik enerjisinin şebekeye bağlanabilmesi için, bölgenin EDAŞ’ına (Elektrik Dağıtım Şirketi) uygun trafo ve OG bağlantı projesi sunulması zorunludur.
✅ Enerji Kalitesi ve Güvenliği Trafo, inverter çıkışındaki enerjiyi OG seviyesine yükselterek sistemin gerilim dengesini sağlar ve ani yüklenmelere karşı koruma sunar.
✅ Yasal Mevzuat Gereği EPDK, TEİAŞ ve ilgili EDAŞ yönetmelikleri uyarınca lisanssız ve lisanslı GES projelerinde trafo projesi olmadan sistem kurulamaz.
GES Trafo Projesi Hangi Sistemleri Kapsar?
GES projelerinde kullanılan trafo sistemleri, özel mühendislik hesaplarıyla birlikte aşağıdaki bileşenleri içerir:

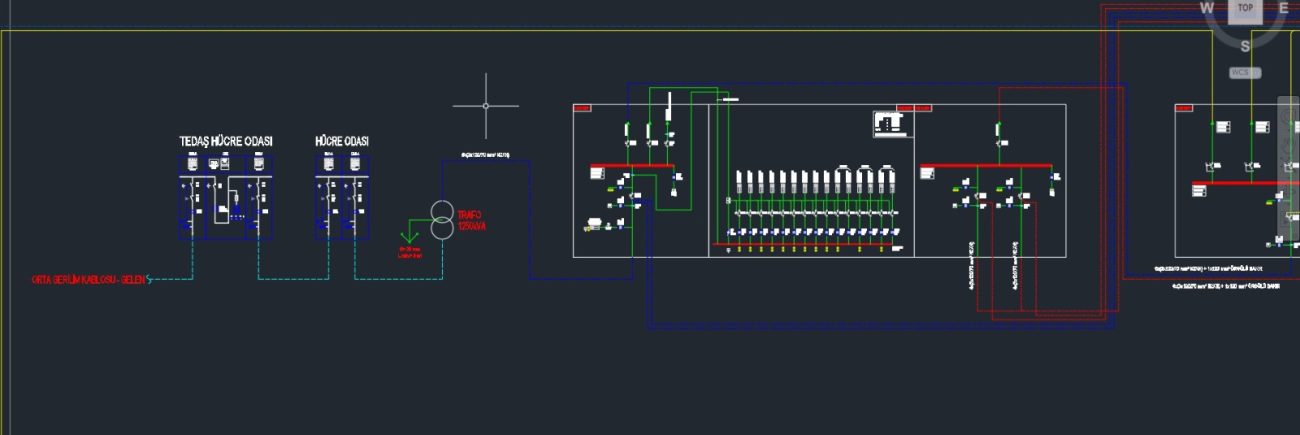

İnverter – AG Pano – OG Trafo ilişkisi

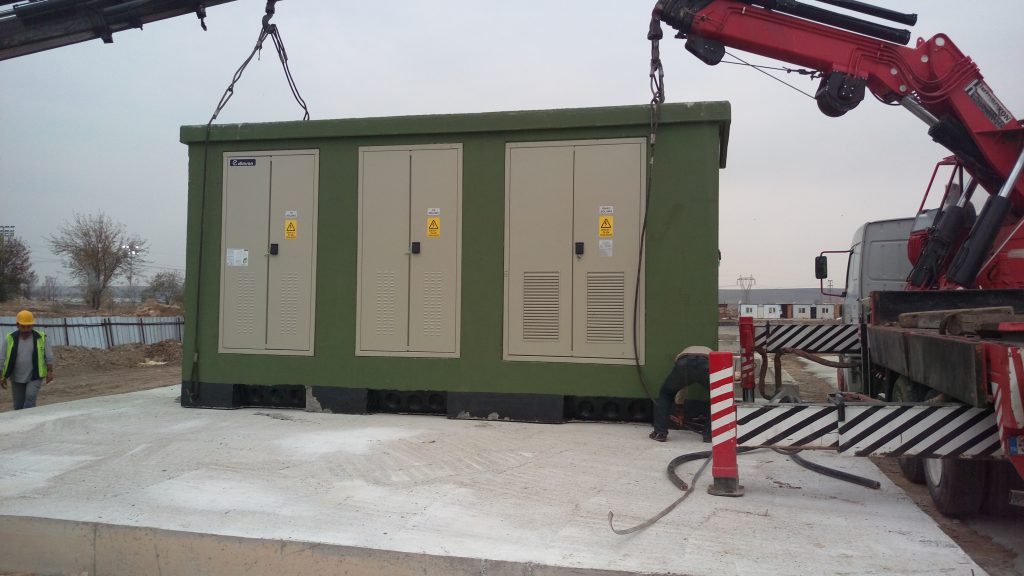

Trafo yerleşim planı ve elektriksel bağlantıları
OG hücre sistemi (ayırıcı, kesici, ölçü transformatörleri)
Topraklama ve yıldırımdan korunma projeleri
Kısa devre ve yük akımı hesaplamaları
Parafudr, gerilim regülasyonu ve sayaç sistemleri
Enerji izleme ve koruma röleleri
Kesici ve röle ayar tabloları
GES Trafo Projesi
GES Trafo Projesi Kim Tarafından Hazırlanır?
GES trafo projeleri sadece Elektrik Mühendisleri tarafından hazırlanabilir. Bu mühendisin;
EMO (Elektrik Mühendisleri Odası)’na kayıtlı olması,
Projede müelliflik yetkisi bulunması,
EDAŞ yönetmelikleri ve TEDAŞ teknik şartnamelerine hâkim olması gerekir.
Projeler genellikle yetkili mühendislik firmaları veya proje taahhüt ofisleri aracılığıyla hazırlanır.
GES Trafo Projesi Kimler Tarafından Onaylanır?
⚡ EDAŞ (Elektrik Dağıtım Şirketi)
GES projeleri mutlaka bulunduğunuz bölgedeki EDAŞ tarafından değerlendirilir. Bağlantı noktası, teknik özellikler, gerilim seviyesi ve trafo detayları incelenir.
Örnek: İstanbul Anadolu yakası için AYEDAŞ, Kocaeli için SEDAŞ, Bursa için UEDAŞ
🧾 EMO (Elektrik Mühendisleri Odası)
Bazı bölgelerde projeler EMO tarafından da mühendislik sicili ve tescil yönünden kontrol edilir.
🏛️ Belediye veya İl Özel İdaresi
GES kurulumu yapı ruhsatına tabi bir alan içindeyse trafo binası inşaatı için ayrıca ruhsat gerekir. Bu durumda trafo mimari ve elektrik projesi belediyeye de sunulur.
GES Trafo Projesi Süreci Nasıl İşler?
Bağlantı Başvurusu ve Görüş Alımı EDAŞ’tan ön bağlantı görüşü alınır. Bağlantı noktası ve teknik kriterler belirlenir.
Proje Hazırlığı Paneller, inverter, AG – OG geçiş noktaları, trafo gücü, koruma sistemleri gibi tüm sistemler çizilir ve hesaplanır.
Proje Onayı (EDAŞ) Hazırlanan proje, dağıtım şirketine sunulur. Teknik değerlendirme sonrası onay verilir veya revize istenir.
Uygulama ve Enerji Verme Proje sahada uygulanır, EDAŞ kontrol ekibi tarafından geçici kabul yapılır. Enerji verilir.
Hangi GES Türleri İçin Trafo Projesi Gereklidir?
Arazi tipi GES (Lisanssız ve lisanslı)
Fabrika çatısı GES
Sanayi parsellerinde kurulan yüksek güçlü sistemler
OSB içinde trafoya bağlı GES sistemleri
Kooperatif tipi çoklu sistem bağlantıları
⚠️ Not: 100 kW üzeri sistemlerde OG bağlantı zorunlu olduğu için trafo projesi kesinlikle gereklidir.
GES Trafo Projesi
Profesyonel GES Trafo Proje Hizmeti
Firmamız; Kocaeli, İstanbul, Bursa, Sakarya, Yalova ve çevre illerde GES sistemleri için:
